TX81Z 高音質化

もう手放してしまいましたが…

中古の楽器屋さんにいくと叩き売りされている枯れたデジタルシンセがよくあります。確かに古いシンセは今のシンセに比べ音質などもあまりよくはありません。しかし、ちょっと手を加えてあげるだけで、音質を改善し今でも立派に通用するシンセによみがえらせることができるのです。今回改造したTX81Zもそんなシンセのひとつです。

音をよくするには?

楽器の音を悪くしている一番の要因は（設計を除くと）部品です。音声をデジタル処理しているデジタルシンセでも、出力回路付近はアナログで構成されていますが、その部品があまりよくないのです。具体的には、オペアンプというICとコンデンサを交換するだけでかなりの音質改善ができます。

どこを交換する？

デジタルシンセの出力端子付近に８本足のICがついていませんか？それが大体オペアンプです。型番は４５５８やTL072などではないでしょうか？
とにかく、４５５８を見つけたら、５５３２というタイプに交換します。また、TL072（もしくは０７２）という８本足のICをみつけたら、LF412というタイプのICと交換します。４５５８というオペアンプはオーディオ用に使われる汎用オペアンプです。しかし、音質はさほどよくありません。５５３２もオーディオ用によく使われるオペアンプですが、ドライブ能力が高く、低ノイズであり、音質は４５５８より格段上だと思います。しかも値段も安いので「どうしても」という時以外は５５３２を使うといいのではないでしょうか？さて、もう一つのオペアンプTL072ですが、こちらもシンセの中では定番のひとつです。072はFET入力タイプなので入力インピーダンスが高い為（4558はバイポーラ入力のためインピーダンスはさほど低くない）D/Aの後ろや、コンデンサの後ろに使います。 LF412も同じFETタイプですが、精度が０７２よりもよいです。これだけで音質的にも性能的にも数段アップしたはずです。次にコンデンサです。出力端子付近に大き目な電解コンデンサがあった場合、それは多分出力用のカップリングコンデンサなので交換します。交換するものは、付いている容量よりちょっと大き目なフィルムコンデンサがいいです。カップリングコンデンサは「ハイパスフィルタ」になっている為、値の大きいものに換えるとその分カットオフ周波数が下がります。つまり、低音がよく出るようになるのです。ほかにも、「音の通るコンデンサ」を交換するのですが、見分けが付かない場合は、電解コンデンサはすべて新しいものに換え、セラミックコンデンサは大体同じ容量のフィルムコンデンサに換えてしまいます。

TX８１Zの場合

写真3
写真1	写真2

ＴＸ８１Ｚの場合、大きな基盤と小さな基盤があって、小さな基盤は電源部、大きな基盤が本体になります。その、大きな基盤の前から見て左側の部分がアナログ部になります。(写真１）

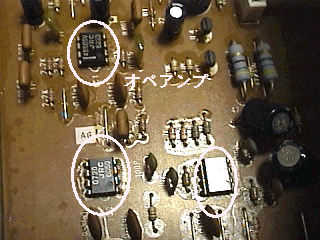

予想通り、０７２、４５５８などが付いていました。(写真２)
これを４１２、５５３２に交換します。また、４５５８のすぐ近くにある１μの電解コンデンサも交換します。（写真３）このコンデンサは音質にかなり影響するので、ちょっといいものを使いましょう。

2004/6 補足

最近では、オーディオグレードのOPアンプもいろいろ出てますので、5532なんかよりいいのがあります。5532のいい所は、ドライブ能力でしょうか？
OPアンプやコンデンサを変えても劇的に音が変わるわけではありません。気分の問題で済まされてしまう場合もあります。でも、確かに違うんですよ…僕にはわかるんです。
