2004/6/15
2004/6/15 |

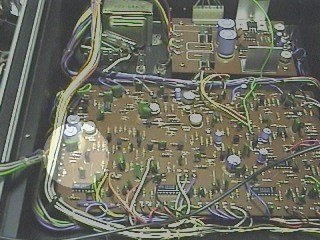

 System100-104は、12ステップ×2Chのアナログシーケンサです。 こんな奴です↑。 とにかくルックスがイカします。 |

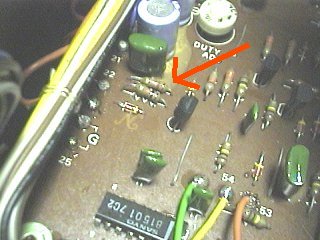

１０４シーケンサのSTEP入力は１０Ｖ程度の電圧のトリガでないと反応しないようです。しかし、シンセのクロックトリガーには５Ｖ程度のものが多くあります。そこで簡単な改造を施し低い電圧で反応するようにしてみました。  改造方法は極簡単で写真の矢印の位置にある抵抗値を小さくします。 実際には適当な大きさのの抵抗を並列につけてください。今回は2K程度のものをつけています。 この改造によりA-190のCLOCK出力でSTEPトリガが動くようになりました。 |
